- Cadre d'essai à suspension intégrale en carbone 29 pouces
- Amortisseur arrière à tourillon 165 * 45 mm
- Débattement avant 130-150 mm, arrière 130 mm
- Axe traversant Boost 12 * 148 mm
Numéro d\'article.:
TDC-FS906Paiement:
Paypal, Bank TransferOrigine du produit:
ChinaCouleur:

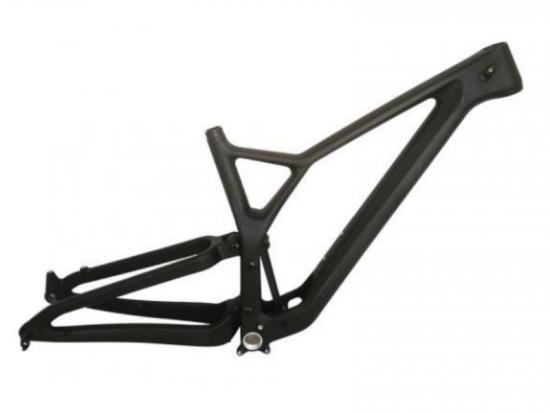

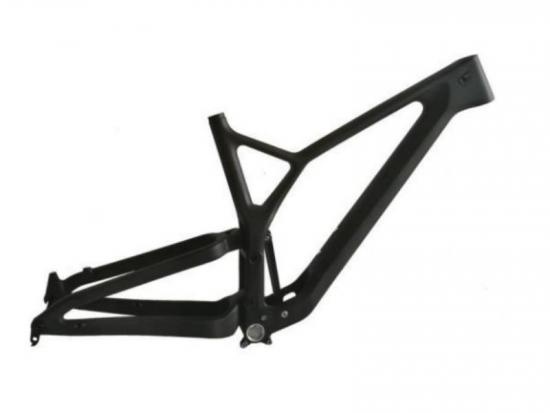

Raw Finish or Customized Painting AcceptableCadre VTT XC Trail / Enduro à suspension intégrale en carbone 29 pouces
| Cadre |
Nouveau cadre de vélo de montagne trail à suspension complète |
| Matériel |
Fibre de carbone Toray T700 à haut module |
| Taille |
17,5'', 19'', 20,5 '' (moyen, grand, très grand) |
| Déplacement avant |
130-150mm |
| Déplacement arrière |
130mm |
| Tube de direction |
Tube de direction conique 1 1/8 "- 1 1/2", supérieur 42 mm, inférieur 52 mm (Casque standard FSA No.42ACB) |
| Lester |
2400g/17.5'' |
| Diamètre de la tige de selle |
31,6 mm (collier de 37 mm) -Longueur de l'insert de tige de selle télescopique 17,5 '' = 170 mm 19 '' = 200 mm |
| Pédalier |
BSA -73mm (Compatible avec le guide-chaîne ISCG-05) |
| Dégagement maximal des pneus |
29er * 2,4 '' et 27,5 * 2,8 '' |
| Plateau compatible Max |
34T |
| Ligne de chaîne |
52mm |
| Rotor |
180mm |
| Dérailleur avant |
Système de transmission à plateau unique 1x |
| Amortisseur arrière |
Amortisseurs arrière à tourillon 165*45mm (54*φ10mm - 30*φ8mm) |
| Abandonner |
12*148mm boost à travers l'axe |
| Norme d'essai |
ISO4210 |
| garantie |
2 années |

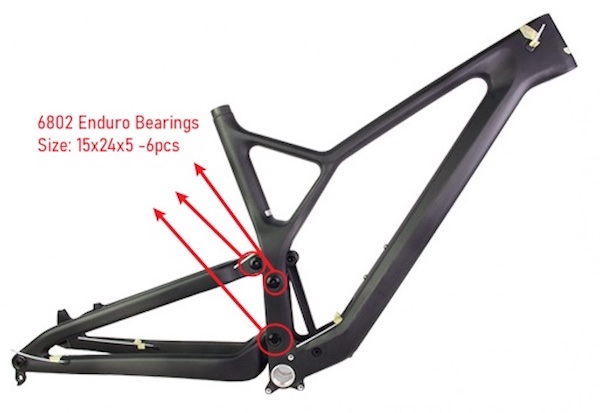

Taille de roulement

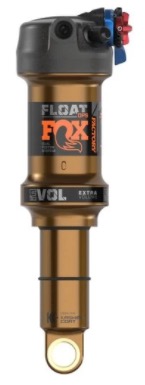

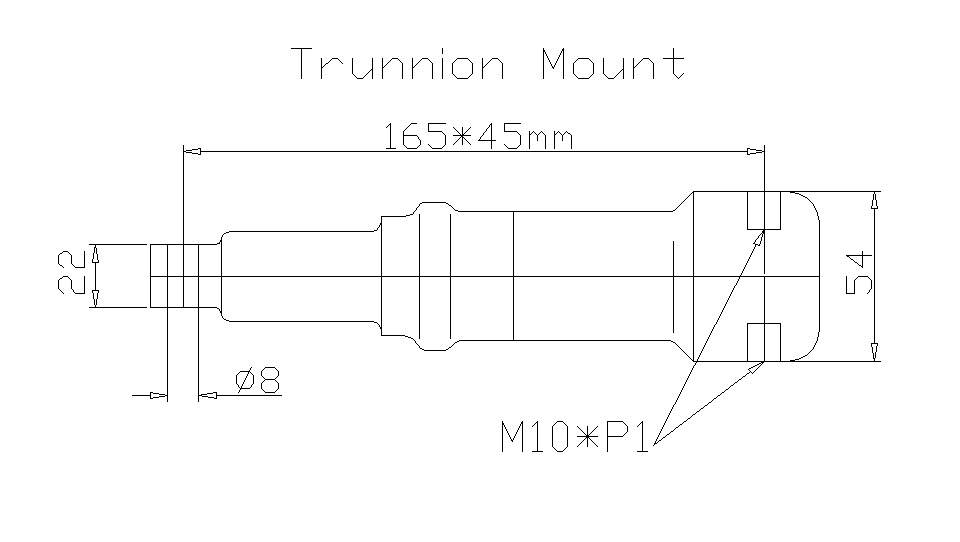

Amortisseurs arrière compatibles (montage de tourillon 165*45mm) et kits de bagues (30*8mm)

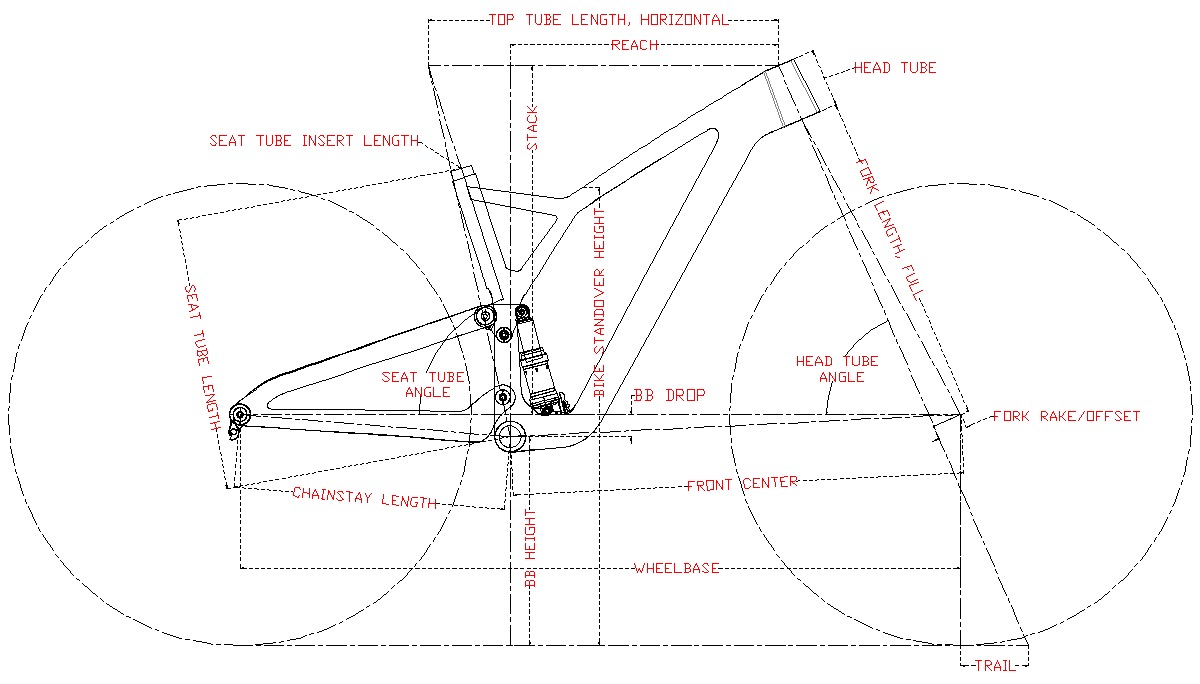

Géométrie du cadre de vélo en carbone TDC-FS 906
De nombreux types de taille de cadre pour le client plus d'options, veuillez envoyer un e-mail à sales@tourdecycling.com pour plus de géométrie de taille de cadre.
| Taille | 17,5" |
19" |
20" |
| Longueur de l'insert de la tige de selle |
170mm | 200mm | 230mm |
| Atteindre |
440mm | 470mm | 500mm |
| Longueur du tube supérieur, horizontal |
590 millimètres |
623mm |
658mm |
| Empiler |
602mm |
620mm |
629mm |
| Empattement |
1178mm |
1214mm |
1250mm |
| Longueur de la base |
444,5 mm |
444,5 mm |
444,5 mm |
| Centre avant |
736mm |
772mm |
807mm |
| Goutte BB |
36mm |
36mm |
36mm |
| Hauteur BB | 339mm |
339mm |
339mm |
| Angle du tube de selle |
76° | 76° |
76° |
| Angle du tube de direction |
67° | 67° |
67° |
| Longueur du tube de selle |
440mm |
480mm |
520mm |
| Longueur du tube de direction |
95mm |
110mm |
125mm |
| Hauteur du support de vélo (29 "* 2,35") |
731,4 mm |
732,8 mm |
735,9 mm |
| Fourche Râteau/Décalage |
51mm |
51mm |
51mm |
| Longueur de fourche, pleine |
541mm |
541mm |
541mm |
| Piste |
104mm |
104mm |
104mm |

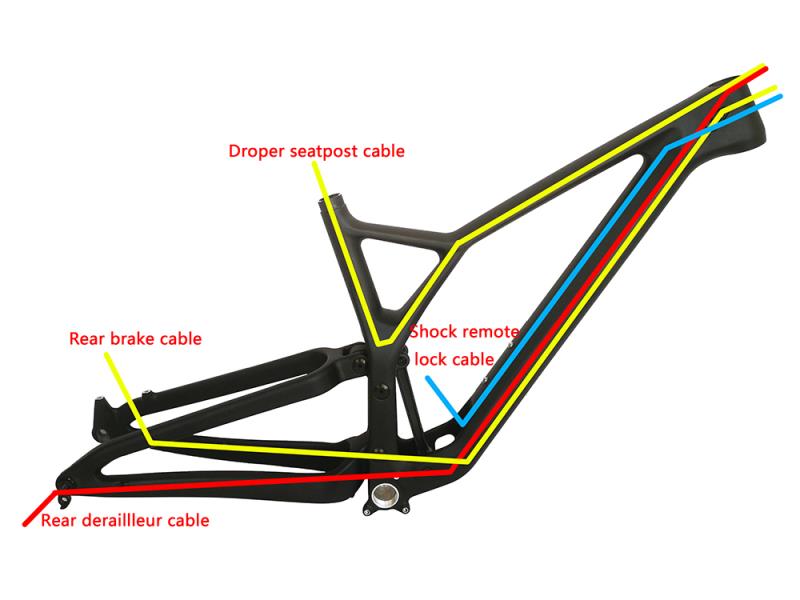

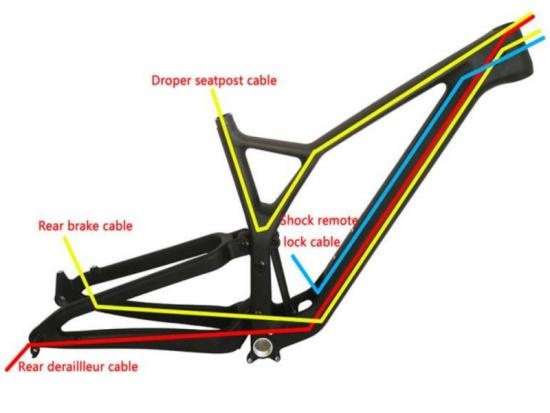

TDC-FS906 Instructions d'acheminement des câbles du cadre du vélo de montagne Trail

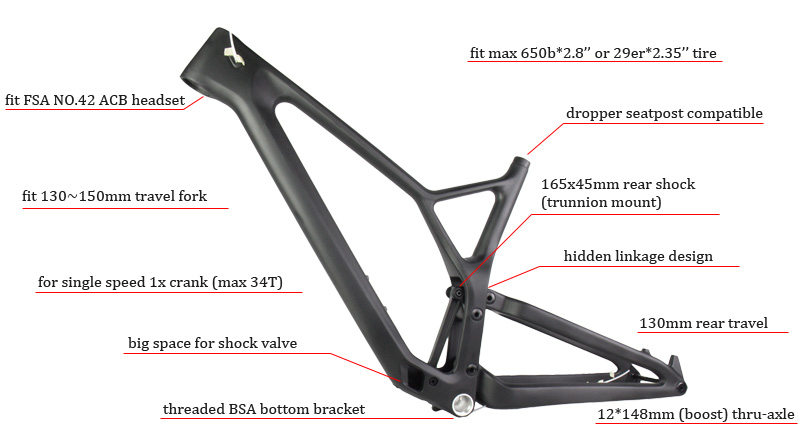

Caractéristiques du tout nouveau cadre de trail TDC-FS906
|
1 , longue portée pour taille moyenne |
| 2, les haubans mesurent 444,5 mm pour un équilibre parfait entre traction et stabilité |
| 3, taille de roue optimisée pour 29er |
| 4, fabrication simple, bras oscillant sans pivot |
| 5, choc métrique (trunnion mount) 165*45mm, obtenir plus compact |
| 6, système sans pivot à l'arrière qui est rigide et simple |
| 7, gradient de rapport de suspension actif et sensible, fonctionne très bien avec un choc pneumatique |
| 8, casque avec angle de relâchement de 67 degrés |

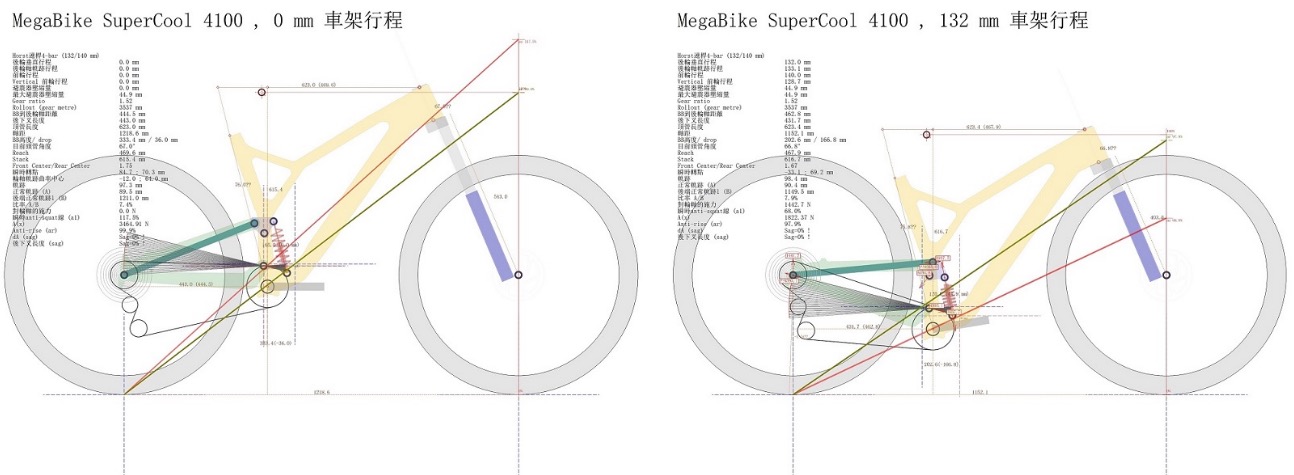

Les données de courbe ont été simulées pour le cadre TDC-FS906 Trail
Remarques:
1. L'acheminement du câble du dérailleur arrière et l'acheminement du câble de frein ont un tube de guidage moulé dans le cadre
2. Avant de libérer le cadre, le tube de guidage blanc sera acheminé dans le cadre pour aider le client à acheminer les câbles.

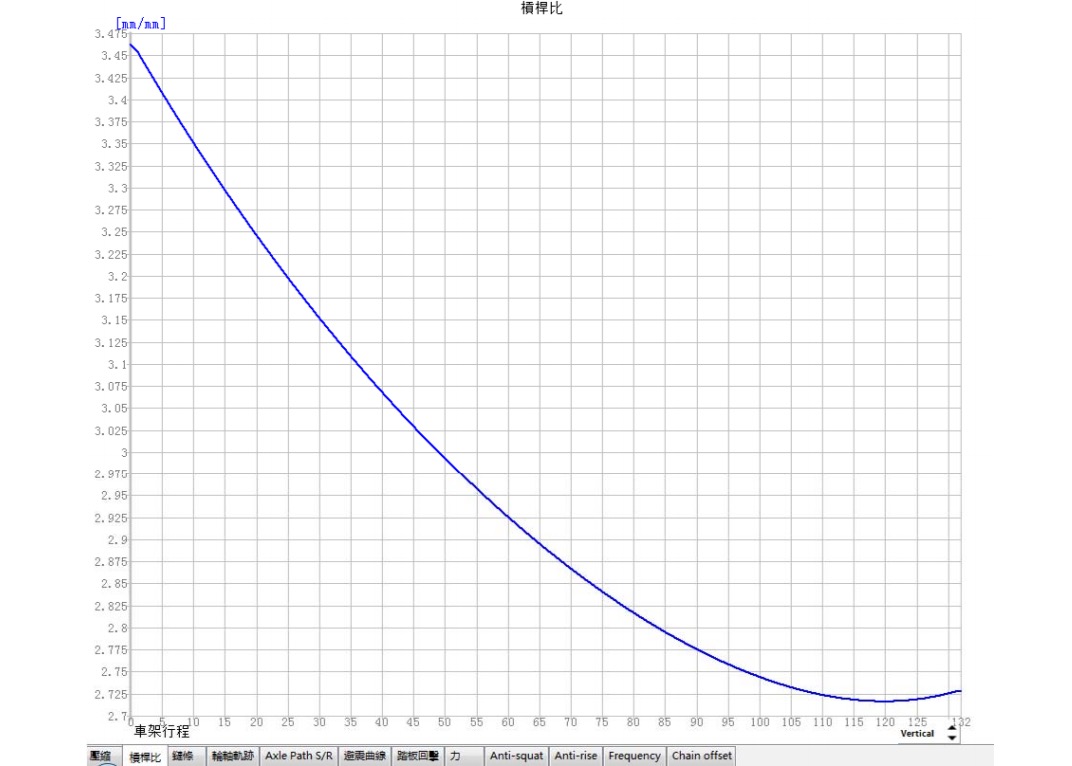

Rapport de levier de déplacement du cadre
Simulez les détails des données de 0 à 132 mm de course
TECH NOLOGIE _ _
 |
Équipe de conception italienne nous avons invité un ingénieur professionnel italien à développer de nouveaux moulages chaque année. Plus de 10 ans d'expérience en conception peuvent fournir une conception plus précise qui est développée selon les demandes et les spécifications du client, en se concentrant sur les objectifs et en fournissant des solutions fonctionnelles. |
| |
Technologie de mandrin en latex 3D nous avons ajouté de nouveaux Technologie de mandrin en latex 3D . La technologie de mandrin en latex 3D par rapport à la technologie EPS ou airbag traditionnelle peut rendre les cadres plus lisses sans paroi intérieure froissée. |
 |
Matériau en fibre de carbone Premium Japon Toray T7 00/La fibre de carbone T800 est utilisée dans notre cadre de vélo en carbone. Combinaison avec un système de résine stable pour créer une qualité constante et un cadre léger. |
 |
Essai en laboratoire Tous les cadres en carbone du tour de cyclisme sont rigoureusement testés selon la norme internationale ISO4210/EN15194. Nous enverrons également un échantillon à la 3ème organisation externe pour les tests SGS selon les exigences du client. Tous les nouveaux cadres seront testés au moins 10 % plus strictement pendant la phase de développement sur la base de la norme EN15194 ou ISO4210, ce qui garantit la sécurité de tous les produits. |
 |
Garantie 2 ans Nous avons un système de gestion de production de masse très strict, un processus de test IQC, PQC, OQC et Lab. Nous insistons sur la fabrication de haute qualité. Pour toutes les jantes et roues carbone vendues par ProX, une garantie qualité de 2 ans est offerte (à compter de la date de signature du colis). Cliquez sur Garantie pour voir plus de détails sur une autre page. |
Pourquoi nous choisir ?
Tour De Cycling a plus de 17 ans d'expérience de production dans le développement et la fabrication de cadres en carbone. Notre usine dispose d'une technologie et de brevets matures, peut être conçue sur mesure pour les entreprises de marque et fournir des services OEM. Plus de 100 types de produits de cadre ont été développés et fabriqués, et plus de 95% d'entre eux sont exportés à l'étranger.
FAQ:
Q1 : Quel est votre MOQ ?
A1: la quantité minimale de commande de différents non-produits est différente. Pour des produits spécifiques, veuillez consulter avec enquête. Nous pouvons fournir des échantillons à un coût de deux fois le prix de vente. Si vous passez une commande, les frais de l'échantillon seront remboursés.
Q2 : Combien de temps dure le délai d'exécution de l'échantillon ?
A2 : Pour les échantillons existants, cela prend 20 jours.
Q3 : Combien de temps dure le délai de production ?
A3: Décidez de la date de livraison du produit en fonction de la quantité commandée, environ 45 à 55 jours.
Q4 : De quel format de fichier avez-vous besoin si je veux mon propre design ?
A4 : nous avons notre propre designer en interne. Ainsi, vous pouvez fournir JPG ou PDF, etc. Nous ferons un dessin 3D pour le moule ou l'écran d'impression pour votre confirmation finale basée sur la technique.
Q5 : Combien de couleurs sont disponibles ?
A5: N'importe quelle couleur peut être fournie tant que la palette de couleurs dont vous avez besoin nous est fournie.
Q6 : Quels types de certificat auriez-vous ?
A6 : certificat de brevet de produit. Certificat local de normes de sécurité.
Q7 : Quelle est votre condition de paiement ?
A7: Tout d'abord, confirmez PI et versez l'acompte, puis nous organiserons l'échantillon et la production massive. Après la production terminée, pls. payer le solde avant l'expédition. Ensuite, livraison de la marchandise.
Q8 : Qu'est-ce qu'un cadre de vélo de 29 pouces ?
A8 : 29ers ou two-niners sont des vélos de montagne et des vélos hybrides conçus pour utiliser des roues ISO (diamètre intérieur de la jante) de 700c ou 622 mm, communément appelées roues de 29". La plupart des vélos de montagne utilisaient autrefois des roues ISO de 559 mm, communément appelées 26". roues.
Q9 : Quelle doit être votre taille pour un vélo de 29 pouces ?
R9 : Si vous mesurez 5'6' ou plus, vous devriez pouvoir trouver un modèle 29 pouces qui vous convient. Les cyclistes de plus de 6 pieds peuvent se réjouir : vous apprécierez certainement une position de conduite plus naturelle avec la taille et la géométrie du cadre d'un 29 pouces.
